Транзисторы.
Трафарет Visio Транзисторы.
Каждой фигурой трафарета Транзисторы, представлены несколько условных обозначений схожих по функциональным особенностям транзисторов. Изменить условное обозначение, можно в контекстном меню фигуры:

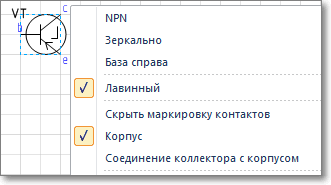

Контекстное меню фигуры условного обозначения транзистора.
Некоторые примеры условных обозначений транзисторов, полученных изменение комбинаций команд в контекстном меню фигур:
1. Транзистор биполярный.
 | Транзистор биполярный PNP. |
 | Транзистор биполярный NPN. |
 | Транзистор биполярный NPN, коллектор соединен с корпусом. |
 | Транзистор лавинный типа NPN. |
2. Транзистор однопереходный.
 | Транзистор однопереходный с P-базой. |
 | Транзистор однопереходный с N-базой. |
3. Транзистор двухбазовый.
 | Транзистор двухбазовый типа PNP. |
 | Транзистор двухбазовый типа NPN. |
 | Транзистор двухбазовый типа PNIP с выводом от i-области. |
 | Транзистор двухразовый типа PNIN с выводом от i-области. |
4. Транзистор полевой.
 | Транзистор полевой с каналом типа N. |
 | Транзистор полевой с каналом типа P. |
5. Транзистор полевой с изолированным затвором.
 | Транзистор полевой с изолированным затвором обедненного типа с N-каналом, с внутренним соединением истока и подложки. |
 | Транзистор полевой с изолированным затвором обедненного типа с Р-каналом, с внутренним соединением истока и подложки. |
 | Транзистор полевой с изолированным затвором обогащенного типа с Р-каналом, с внутренним соединением истока и подложки. |
 | Транзистор полевой с изолированным затвором обедненного типа с N-каналом. |
 | Транзистор полевой с изолированным затвором обедненного типа с Р-каналом. |
 | Транзистор полевой с изолированным затвором обогащенного типа с Р-каналом. |
6. Транзистор полевой с двумя изолированными затворами.
 | Транзистор полевой с двумя изолированными затворами обедненного типа с Р-каналом с выводом от подложки. |
 | Транзистор полевой с двумя изолированными затворами обедненного типа с N-каналом с выводом от подложки. |
 | Транзистор полевой с двумя изолированными затворами обогащенного типа с Р-каналом с выводом от подложки. |
7. Транзистор биполярный с изолированным затвором.
 | Транзистор биполярный с изолированным затвором обедненного типа с N-каналом. |
 | Транзистор биполярный с изолированным затвором обедненного типа с Р-каналом. |
 | Транзистор биполярный с изолированным затвором обогащенного типа с Р-каналом. |
Дополнительно, в контекстном меню фигуры условного обозначения транзистора, можно поменять местами вывода как вертикально так и горизонтально, скрыть или показать маркировку выводов, скрыть символ корпуса.
Пример изменения условного обозначения полевого транзистора, видео:
