Положение УГО на схеме.
Каждая из фигур Visio "Электроавтоматика ПРО", сделана таким образом, что представленный ею символ элемента электрической схемы, может быть повернут горизонтально или вертикально, поменяны местами подвижный и неподвижный контакты, изменено положение выводов устройства, изменена полярность выводов и т.д.
Ниже продемонстрированы способы изменения положения некоторых элементов электрических схем. Изменение положения остальных, аналогичны.
Изменение положения обозначения символа переключателя кнопочного.
В большинстве случаев, изменить положение элемента электрической схемы, можно через контекстное меню фигуры командами: Вертикально, Горизонтально и Поменять местами вывода.

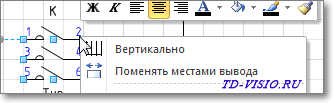

Контекстное меню фигуры Visio.
Изменение положения символа условного обозначения на примере переключателя (видео):
Изменение положения обозначения символа транзистора биполярного.
Для некоторых других обозначений, к примеру таких как транзисторы, команды изменения положения могут быть другими, предположим для биполярного транзистора, это: База сверху, База снизу и Зеркально для горизонтально расположенного обозначения или База слава, База справа и Зеркально для горизонтально расположенного обозначения.

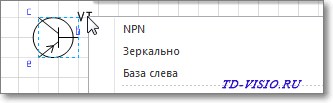

Контекстное меню фигуры обозначения транзистора.
Изменение положения обозначения на примере символа транзистора (видео):
Изменение положения обозначения символа тиристора запираемого.
Для некоторых обозначений, имеющих дополнительные вывода, изображенные на обозначении перпендикулярно основным выводам, кроме изменения положения вертикально-горизонтально и возможности поменять местами вывода (изменит полярность), имеется возможность переместить дополнительный вывод на другую сторону. Для этого служит управляющий маркер.
Изменение положения обозначения на примере символа тиристора запираемого (видео):
