Таблицы соединений.
Трафарет Visio Таблицы соединений.
Шаблоны таблиц из трафарета Таблица соединений предназначены для расположения непосредственно на схеме, рядом с элементами электрической схемы; а так же, в составе функциональных блоков и устройств, изображенных на схеме в виде прямоугольников.
Поэтому, аналогично фигурам условных обозначений элементов электрических схем, размеры данных таблиц изменяются пропорционально масштабу, включая функцию автоматического изменения размера шрифта и толщины линий
Встроенные в фигуры инструменты управления, позволяют получить таблицы любой конфигурации:
Изменение ширины таблицы и столбцов.
С помощью маркеров выделения, можно изменить ширину таблицы, а с помощью маркеров управления ширину любого столбца.
Если таблица располагается рядом с несколькими соединителями, для указания принадлежности к конкретному, служит встроенная указательная линия.

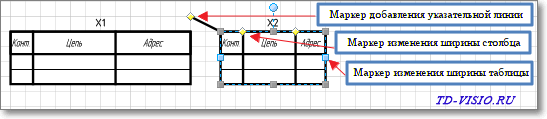

Маркеры изменения ширины таблицы, ширины столбцов и указательной линии.
Посмотреть на видео:
Изменение вида и положения таблицы.
В контекстном меню фигуры можно:
- скрыть или показать строку наименование граф (При наличии на схеме нескольких таблиц допускается головку таблицы приводить только в одной из них.);
- изменить толщину линий, разделяющих строки;
- повернуть таблицу вертикально или горизонтально;
- поменять местами колонки таблицы зеркально;
- поменять местами символ разъем - штекер.

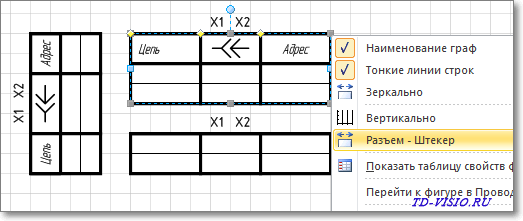

Контекстное меню фигуры для шаблона таблицы соединений.

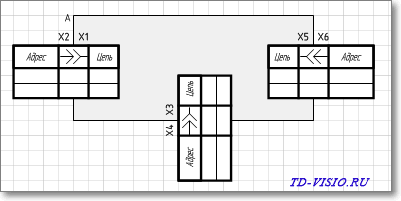

Пример использования возможности поворота и отображения формы таблицы.
Посмотреть на видео:
Установка количества строк и заполнение таблицы.
В таблице данных фигуры, можно изменить позиционное обозначение, наименование граф а так же число строк от 1 до 25 или автоматически. Если требуется таблица с числом строк более 25, можно снизу, "приклеить" дополнительную фигуру аналогичной таблицы, у которой скрыта строка наименования граф.

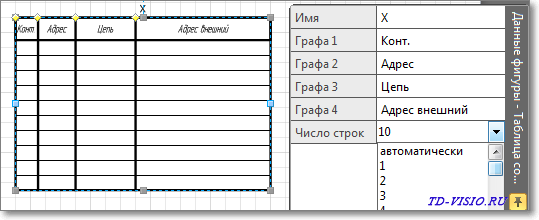

Таблица данных фигуры шаблона таблицы соединений.
Заполнять таблицы соединений, можно как непосредственно в Visio, так и вставить в таблицу подготовленные данные в Word или Excel.
Порядок заполнения таблиц данными, аналогичен заполнению таблиц спецификаций.
