Трансформаторы.

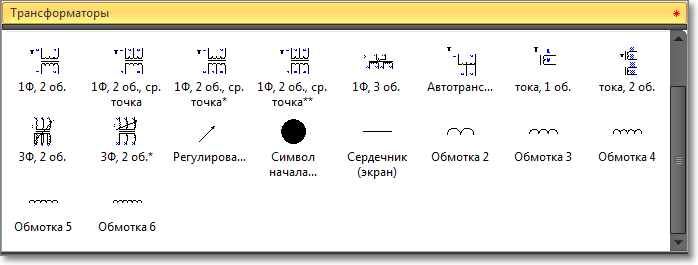

Трафарет Visio Трансформаторы.



Условные обозначения - трансформаторы однофазные.

Трансформатор однофазный с отводом от средней точки первичной обмотки.

Трансформатор однофазный с отводом от средней точки вторичной обмотки.

Трансформатор однофазный.

Трансформатор однофазный с отводами от средней точки первичной и вторичной обмотки.

Автотрансформатор однофазный с регулированием напряжения.

В контекстном меню фигуры можно скрыть или показать символ магнитопровода и экрана между обмотками трансформатора, а так же повернуть условное обозначение трансформатора горизонтально и поменять местами вывода первичной и вторичной обмоток, например:

Трансформатор однофазный, символы магнитопровода и экрана скрыты, повернут горизонтально.

Однофазный трансформатор с двумя обмотками и экраном (магнитодиэлектрическим магнитопроводом).

Трансформатор однофазный с ферромагнитным магнитопроводом и экраном между обмотками.



   С помощью управляющий маркеров фигур, можно изменить конфигурацию обозначения выводов трансформаторов.

 Изменение условного обозначения трансформатора однофазного - видео:

Условные обозначения трансформаторов тока.

*Трансформатор тока с одним магнитопроводом и двумя вторичными обмотками.

*Трансформатор тока с двумя магнитопроводами и двумя вторичными обмотками.

Трансформатор тока с одной вторичной обмоткой.

*Примечание: тип магнитопровода для трансформатора тока с двумя вторичными обмотками переключаются в таблице данных фигуры.



 С помощью управляющих маркеров фигур, можно изменить конфигурацию обозначения выводов трансформаторов тока.

 Изменение условных обозначений трансформаторов тока - видео:

Условные обозначения трансформаторов трехфазных.

Фигура условного обозначения трехфазного трансформатора трансформируемая. Изменяя в таблице данных фигуры соответствующие пункты: Обмотка 1 и Обмотка 2, можно получить различные конфигурации условного обозначения.

Например:

Трансформатор трехфазный с ферромагнитным магнитопроводом, соединение обмоток звезда / звезда.

Трансформатор трехфазный , соединение обмоток треугольник / звезда.

Трансформатор трехфазный , соединение обмоток звезда / треугольник.

Трансформатор трехфазный, соединение обмоток треугольник / треугольник.

Трансформатор трехфазный, соединение обмоток звезда с выведенной нейтральной (средней) точкой / звезда.

Трансформатор трехфазный, соединение обмоток звезда с нейтральной точкой / звезда с нейтральной точкой.



А так же, для любого условного обозначения, в таблице данных фигуры, можно выбрать способ регулирования: без регулирования, плавное, ступенчатое или фазорегулятор.
Например:

Трансформатор трехфазный, соединение обмоток звезда / звезда, с регулированием под нагрузкой.

Трансформатор трехфазный, соединение обмоток звезда / звезда, с ступенчатым регулированием.

Трансформатор трехфазный (фазорегулятор), соединение обмоток звезда / звезда.



Изменение условных обозначений трансформаторов трехфазных, видео:

Отдельные элементы условных обозначений трансформатора.

Составить условное обозначение других вариантов трансформаторов, можно из фигур отдельных элементов: сердечника и набора обмоток.

   Например:

Трансформатор однофазный четырехобмоточный.

Трансформатор с управляющей (подмагничивающей) обмоткой.



Пример построения условного обозначения трансформатора из отдельных элементов, видео:

---
