Конденсаторы.

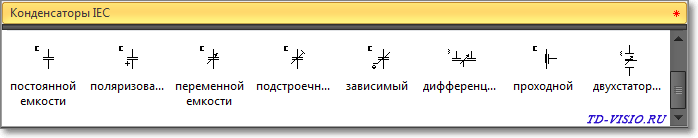

Трафарет Visio Конденсаторы IEC.

Трафарет Visio Конденсаторы ГОСТ.

Состав трафарета Конденсаторы ГОСТ:

Конденсатор постоянной емкости.

Конденсатор постоянной емкости поляризованный.

Конденсатор электролитический поляризованный.

Конденсатор электролитический неполяризованный.

Конденсатор помехоподавляющий.

Конденсатор подстроечный.

Конденсатор зависимый от напряжения (вариконд).

Конденсатор переменной емкости.

Конденсатор проходной.

Конденсатор постоянной емкости с тремя выводами (двухсекционный).

Конденсатор дифференциальный.

Конденсатор переменной емкости двухстаторный.

Символы условных обозначений, входящие в трафарет Конденсаторы IEC, отличаются в основном размерами.
Но некоторые символы условных обозначений конденсаторов добавлены в трафарет Конденсаторы ГОСТ из стандарта IEC. Например такой как Конденсатор зависимый от температуры, а так же символ "поляризованный" для этого обозначения. Выбрать можно в таблице Данные фигуры:

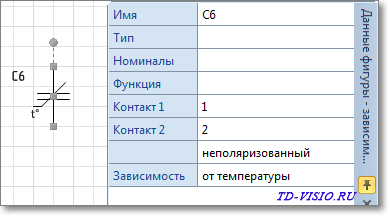

Таблица Данные фигуры, для условного обозначения Конденсатор зависимый.

Через контекстное меню фигуры Visio обозначения конденсатора, можно:

Повернуть условное обозначение конденсатора вертикально или горизонтально,
Поменять местами вывода (изменить полярность),
Показать или скрыть нумерацию выводов (маркировку).
