Назначение и соответствие стандартам.
Фигуры Visio входящие в состав библиотеки трафаретов "Электроавтоматика ПРО", представляют из себя графические символы (условные графические обозначения) с помощью которых можно создавать схемы электрические принципиальные (электроавтоматики, управления электроприводом и другими электрическими устройствами, и аналогичные)
Используя одну библиотеку трафаретов, можно создавать и оформлять электрические схемы как по Международным стандартам IEC (Европейским стандартам - EN), так и по Российским стандартам ГОСТ.
Для того, что бы объединить символы условных обозначений в одну библиотеку, были произведены сравнение соответствующих категорий обозначений ГОСТ и IEC и приняты следующие решения:
1. Если символы условных обозначений были одинаковыми, они помещались в один трафарет и никак не помечались. При этом:
- если внешний вид условного обозначения по ГОСТ предлагал варианты, то для создания фигуры Visio использовался тот, который соответствовал обозначению рекомендованному стандартом IEC, а другой считался устаревшим и во внимание не принимался. К примеру:
Если размеры условного обозначения по ГОСТ не заданы стандартом, приведены в модульной сетке без указания шага сетки или заданы с диапазоном размеров, размеры принимались по стандарту IEC.

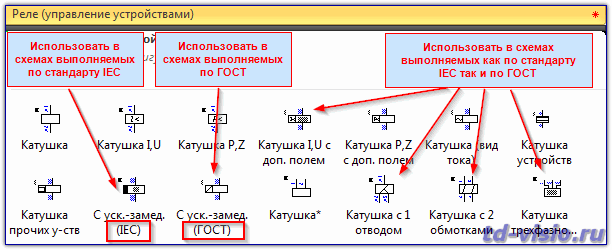

2. Если отличались только некоторые условные обозначения из определенной категории, то они помещались в один трафарет, но помечалась их принадлежность к стандарту в названии фигуры:
Трафарет Visio Реле (управление устройствами).

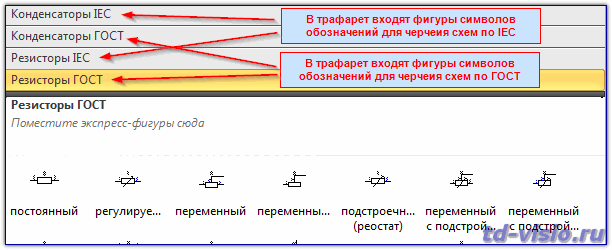

3. Если все условные обозначения определенной категории отличались, они помещались в разные трафареты и принадлежность к стандарту отмечалась в названии трафарета. Это обозначения конденсаторов и резисторов, размеры обозначений которых отличаются значительно:
Фигуры условных обозначений, символы которых отличаются для всей категории, помещены в разные трафареты.
