Тиристоры.

Трафарет Visio Тиристоры.

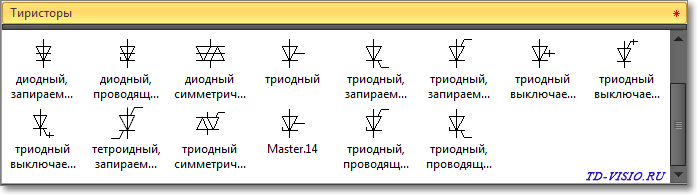

Примеры условных обозначений, входящих в состав трафарета Visio Тиристоры:

Тиристор диодный, запираемый в обратном направлении.

Тиристор диодный, проводящий в обратном направлении.

Тиристор диодный симметричный.

Тиристор триодный.

Тиристор триодный, запираемый в обратном направлении с управлением по катоду.

Тиристор триодный, запираемый в обратном направлении с управлением по аноду.

Тиристор триодный выключаемый.

Тиристор триодный выключаемый, запираемый в обратном направлении, с управлением по аноду.

Тиристор триодный выключаемый, запираемый в обратном направлении, с управлением по катоду.

Тиристор тетродный, запираемый в обратном направлении.

Тиристор триодный симметричный (двунаправленный) - триак.

Тиристор триодный, общее обозначение.

Тиристор триодный, проводящий в обратном направлении, с управлением по аноду.

Тиристор триодный, проводящий в обратном направлении, с управлением по катоду.



 Символы условных обозначений можно повернуть по вертикали или по горизонтали, изменить полярность, а так же отобразить маркировку выводов, через контекстное меню фигуры.

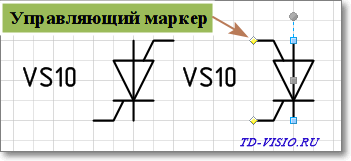

Точку подключения управляющего вывода тиристора, можно переместить зеркально, относительно условного обозначения за управляющий маркер:

Изменение положения вывода тиристора.

---
