Переключатели многопозиционные.

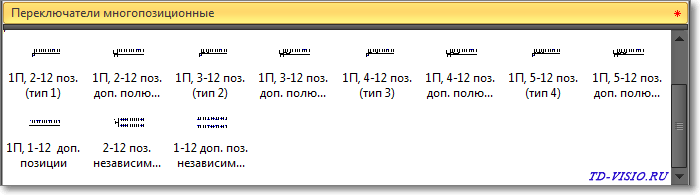

Трафарет Visio Переключатели многопозиционные.
Переключатели многопозиционные однополюсные (тип 1).
Фигура условного обозначения переключателя (тип 1), входящая в Трафарет Visio Переключатели многопозиционные, универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:
1. В таблице данных фигуры, можно изменить количество позиций переключателя (в диапазоне от двухпозиционного до двенадцатипозиционного).

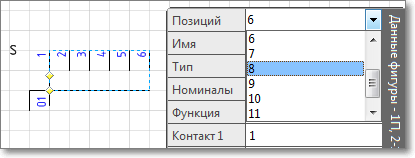

Изменение количества позиций переключателя.
Например:
Переключатель однополюсный двухпозиционный.
Переключатель однополюсный двенадцатипозиционный.
2. Управляющие маркеры фигуры, служат для изменения подвижного контакта переключателя.

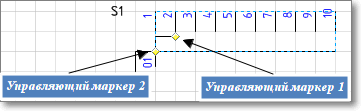

Управляющие маркеры для изменения подвижного контакта переключателя.
С помощью управляющего маркера 1 фигуры, можно сделать подвижный контакт переключателя, замыкающим одновременно любое количество цепей в одном положении, а с помощью управляющего маркера 2, передвинуть подвижный контакт в любое другое положение.
Например:
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим две соседние цепи в каждой позиции.
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим четыре соседние цепи в каждой позиции.
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим три соседние цепи в каждой позиции, подвижный контакт в третьей позиции

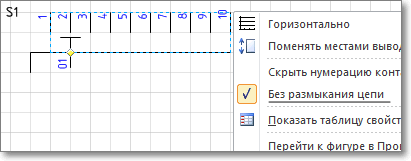

3. Через контекстное меню фигуры переключателя, можно изменить подвижный контакт на контакт с безразрывным переключением цепи, а с помощью управляющего маркера 2 передвинуть в любую позицию.
Например:
Переключатель однополюсный, десятипозиционный с безобрывным переключением цепи.
Изменение условного обозначения переключателя (тип 1) - видео:
Переключатели многопозиционные однополюсные (тип 2).
Фигура условного обозначения переключателя (тип 2), универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:
- в таблице данных фигуры, можно изменить количество позиций переключателя от 3 до 12.
- с помощью управляющих маркеров, можно изменить конфигурацию подвижного контакта и его позицию.
Например:
Переключатель однополюсный, четырехпозиционный с подвижным контактом, замыкающим две цепи, исключая одну промежуточную.
Переключатель однополюсный, восьмипозиционный с подвижным контактом, замыкающим четыре цепи, исключая одну промежуточную.
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим четыре цепи, исключая одну промежуточную.
Изменение условного обозначения переключателя (тип 2) - видео:
Переключатели многопозиционные однополюсные (тип 3).
Фигура условного обозначения переключателя (тип 3), универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:
- в таблице данных фигуры, можно изменить количество позиций переключателя от 3 до 12.
- с помощью управляющих маркеров, можно изменить конфигурацию подвижного контакта и его позицию.
Некоторые варианты возможных обозначений:
Переключатель однополюсный, шестипозиционный с подвижным контактом, замыкающим две цепи, исключая две промежуточных.
Переключатель однополюсный, девятипозиционный с подвижным контактом, замыкающим четыре цепи, исключая две промежуточных.
Переключатель однополюсный, двенадцатипозиционный с подвижным контактом, замыкающим три цепи, исключая две промежуточных.
Изменение условного обозначения переключателя (тип 3) - видео:
Переключатели многопозиционные однополюсные (тип 4).
Фигура условного обозначения переключателя (тип 4), позволяет изменить:
- конфигурацию подвижного контакта с двумя исключающими промежутками.
- количество позиций переключателя, можно изменить в таблице данных фигуры от 5 до 12.
Некоторые примеры возможных обозначений:
Переключатель однополюсный, десятипозиционный с подвижным контактом, замыкающим три цепи, исключая две промежуточных.
Переключатель однополюсный, двенадцатипозиционный с подвижным контактом, замыкающим девять цепей, исключая две промежуточных.
Изменение условного обозначения переключателя (тип 4) - видео:
Переключатели многопозиционные, многополюсные.
Следующий тип фигур, служит для построения условных обозначений переключателей с числом полюсов (плат галетного переключателя и т.д.) более 1.
В трафарете Visio Переключатели многопозиционные, они идентифицированы как дополнительные полюса и в своем составе, содержат символ механической связи для объединения с основным обозначением переключателя.
Добавляя на схему данную фигуру и объединяя её с основным символом, можно получить многопозиционные переключатели с любым количеством полюсов, например:
Переключатель двухполюсный, двенадцатипозиционный, один из контактов которого из полюсов с безобрывным переключением.
Переключатель двухполюсный, шестипозиционный с подвижными контактами, замыкающими по две цепи, исключая одну промежуточную.
Переключатель трехполюсный, трехпозиционный.
Переключатель двухполюсный, двухпозиционный.
Пример построения условного обозначения переключателя многополюсного - видео:
Переключатель многопозиционный независимых цепей.
Фигура условного обозначения переключателя независимых цепей, универсальная и с помощью инструментов управления, можно получить различные конфигурации условного обозначения:
- в таблице данных фигуры, можно изменить количество позиций переключателя от 2 до 12.
- в контекстном меню фигуры, можно изменить подвижный контакт на контакт с безобрывным переключением и его позицию.
Некоторые варианты возможных обозначений:
Переключатель двенадцатипозиционный независимых цепей.
Переключатель двенадцатипозиционный независимых цепей с безобрывным переключением.
Изменение фигуры условного обозначения переключателя независимых цепей - видео:
Переключатели многопозиционные, с числом позиций более 12.
Для построения условных обозначений переключателей с числом позиций блее 12, служат фигуры дополнительных позиций переключателей.
"Приклеивая" их к основному условному обозначению переключателя, можно получить сколь угодно позиций, например:

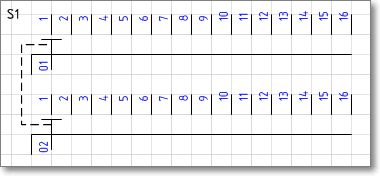

Переключатель двухполюсный, шестнадцатипозиционный с безобрывным переключением.

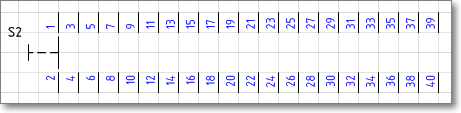

Переключатель двадцатипозиционный независимых цепей.
Построение переключателей, с числом позиций белее 12 - видео:
