Размеры символов УГО.
УГО элементов выполнены в размерах, установленных в соответствующих стандартах. При этом, для удобства составления схем, графические знаки были разработаны таким образом, чтобы соединительные линии элементов схем совпадали с узлами вертикальных и горизонтальный линий сетки, используемой в программе для удобного выравнивания элементов схемы и соединительных линий, а так же их равномерного и рационального размещения на листе.
Пользователи библиотекой трафаретов Visio "Электроавтоматика ПРО", могут изменить размер всех элементов электрической схемы, не нарушая условия совпадения соединительных линий с узлами сетки, изменив масштаб документа.
При этом, для соблюдения требований стандартов:
изменятся размеры пропорционально масштабу:
- всех символов - элементов электрической схемы,
- толщина линий, которыми начерчены элементы схемы,
- текста, определяющего данные условного обозначения и маркировку его выводов.
не изменятся размеры составляющих чертежа, которые согласно стандартам фиксированные:
- основных надписей и таблиц текстовых документов,
- толщина линий, которыми начерчены основные надписи и таблицы,
- текст, которым заполнены основные надписи и таблицы текстовых документов.
Этой возможности удалось добиться выполнив элементы электрических схем таким образом, что при изменении масштаба документа, изменяется размер не только символов условных обозначений, но и автоматически, пропорционально масштабу, толщина линий и размер текста.
Данная функция применена впервые и позволит легко изменить размер всех элементов сразу и разместить схему на листе необходимого размера.
Изменить масштаб документа можно двумя способами.
Первый, с помощью стандартных инструментов Visio:
1. В контекстном меню наименования страницы, выбрать команду: Параметры страницы.
Параметры страницы Visio.

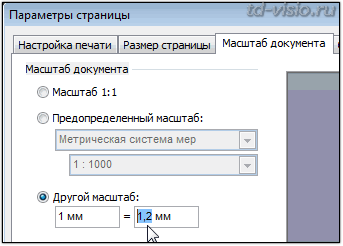

2. В открывшемся окне Параметры страницы, на вкладке Масштаб документа, выбрать Другой масштаб и установить желаемое значение.
Масштаб документа Visio
Второй способ (более быстрый), с помощью встроенной функции в шаблоны основных надписей.
Подробно, в разделе Основные надписи
Примечание:
Если установить во второй графе значение больше значения первой графы, все элементы схемы уменьшатся (предположим, если значение первой графы 1 мм, а значение второй графы 2 мм, размеры всех элементов схемы уменьшатся в 2 раза; а если значение первой графы 1 мм, а второй 0,5 мм, размеры всех элементов увеличатся в 2 раза).
На практике, обычно значение первой графы оставляется равным 1 мм, а значение второй подбирается в пределах от 2 мм до 0,5 мм в зависимости от требуемого коэффициента изменения размеров элементов электрической схемы.
