Приборы.
Трафарет Visio Приборы.
Приборы измерительные.
Фигуры условных обозначений приборов измерительных многофункциональные - схожие по измеряемым величинам или параметрам, включены в одну фигуру Visio.
Трансформация условных обозначений производится в таблице данных фигуры, путем выбора соответствующих позиций из выпадающих списков: Назначение, Тип прибора, и Характеристика.

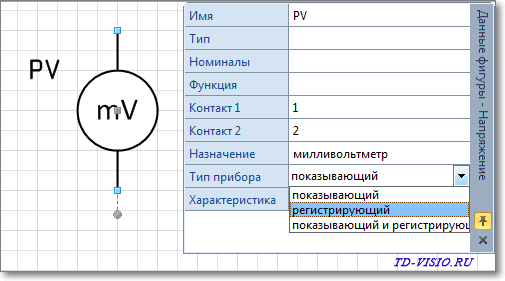

Таблица данных фигуры условного обозначения прибора измерительного.
Таким образом, к примеру первая фигура из трафарета, путем комбинации пунктов таблицы данных фигуры, позволит получить 180 условных обозначений вольтметра с различными функциональными особенностями.
Перед тем, как будут приведены примеры условных обозначений входящих в трафарет, посмотрите пример трансформации фигур на видео:
Примеры условных обозначений:
1. Условные обозначения приборов измерительных напряжения.
Киловольтметр.
Вольтметр.
Милливольтметр.
Микровольтметр.
Вольтметр двойной.
Вольтметр дифференциальный.
2. Условные обозначения приборов измерительных тока.
Килоамперметр.
Амперметр.
Миллиамперметр.
Микроамперметр.
3. Условные обозначения приборов измерительных мощности.
Вольтамперметр.
Мегаваттметр.
Киловаттметр.
Ваттметр.
Ваттметр суммирующий.
Мегаварметр.
Киловарметр.
Варметр.
4. Условные обозначения приборов измерительных сопротивления.
Мегаомметр.
Килоомметр.
Омметр.
Миллиомметр.
Микроомметр.
5. Условные обозначения приборов измерительных прочих электрических параметров.
Частотомер.
Волномер.
Фазометр, измеряющий сдвиг фаз.
Фазометр, измеряющий коэффициент мощности.
Индикатор полярности.
Измеритель уровня сигнала.
6. Условные обозначения приборов измерительных неэлектрических параметров.
Термометр.
Тахометр.
Соленометр.
Измеритель давления.
Измеритель уровня жидкости.
7. Условные обозначения прочих измерительных приборов.
Гальванометр.
Синхроноскоп.
Осциллоскоп.
Гальванометр I или U.
Гальванометр мгновенной мощности.
8. Условные обозначения электрических часов.
Часы вторичные (часы, минуты).
Часы вторичные (часы, минуты, секунды).
Часы вторичные с контактным устройством.
Часы вторичные синхронные, на 50 Гц.
Часы первичные (часы, минуты).
Часы первичные (часы, минуты, секунды).
Часы первичные с контактным устройством.
Часы первичные синхронные, на 50 Гц.
Выбор параметров для условных обозначений приборов измерительных.
1. Тип прибора.
Для всех условных обозначений измерительных приборов (кроме условных обозначений электрических часов), в таблице данных фигуры, можно выбрать тип прибора: показывающий, регистрирующий или показывающий и регистрирующий.
Например, для условного обозначения вольтметра:
Прибор электроизмерительный показывающий, вольтметр.
Прибор электроизмерительный регистрирующий, вольтметр.
Прибор электроизмерительный комбинированный (показывающий и регистрирующий), вольтметр.
Для всех остальных условных обозначений приборов, тип прибора можно изменить аналогично.
Например, для условного обозначения измерителя давления:
Измеритель давления показывающий.
Измеритель давления регистрирующий.
Измеритель давления комбинированный (показывающий и регистрирующий).
Датчик давления.
Для остальных условных обозначений приборов для неэлектрических величин, аналогично.
2. Характеристика прибора.
Для всех условных обозначений измерительных приборов, в том числе и для любого типа (кроме условных обозначений электрических часов), в таблице данных фигуры, можно выбрать дополнительные характеристики прибора:
- прибор, подвижная часть которого может отклоняться вправо от нулевой отметки,
- прибор, подвижная часть которого может отклоняться влево от нулевой отметки,
- прибор, подвижная часть которого может отклоняться в обе стороны от нулевой отметки,
- прибор вибрационной системы,
- прибор с цифровым отсчетом,
- прибор с непрерывной регистрацией (записывающий),
- прибор с точечной регистрацией (записывающий),
- прибор с цифровой регистрацией,
- установить свои данные дополнительной характеристики прибора.
Пример для условного обозначения частотомера:
Частотомер, обозначение без дополнительных характеристик.
Частотомер, подвижная часть которого отклоняться вправо от нулевой отметки.
Частотомер, подвижная часть которого отклоняться влево от нулевой отметки.
Частотомер, подвижная часть которого отклоняться в обе стороны от нулевой отметки.
Частотомер вибрационной системы.
Частотомер с цифровым отсчетом.
Частотомер с непрерывной регистрацией (записывающий).
Частотомер с точечной регистрацией (записывающий).
Частотомер с цифровой регистрацией.
Частотомер регистрирующий, с цифровым отсчетом.
Частотомер комбинированный (показывающий и регистрирующий), с цифровым отсчетом.
Частотомер комбинированный (показывающий и регистрирующий), вибрационной системы.
Для всех остальных условных обозначений приборов, характеристику прибора можно изменить аналогично.
Условные обозначения прочих приборов.
1. Синхронное устройство.
- Через контекстное меню фигуры условного обозначения синхронного устройства, можно: повернуть обозначение вертикально или горизонтально, поменять местами вывода, показать или скрыть нумерацию выводов.
- Перемещая маркеры выделения фигуры: изменить длину выводов и расстояние между точками подключения внешних электрических связей.
- В таблице данных фигуры, изменить функциональное назначение обозначаемого синхронного устройства, выбрав соответствующее значение первой и (или) второй буквы:
Выбор функционального назначения синхронного устройства в таблице данных фигуры.
2. Счетчики числа событий и электрических импульсов.
Фигуры условных обозначений счетчиков событий, электрических импульсов и их элементов:
Катушка счетчика электрических импульсов.
Контакт счетчика электрических импульсов.
Счетчик электрических импульсов с ручной установкой на n (установка на нуль при n=0).
Счетчик электрических импульсов с установкой на нуль электрическим путем.
Счетное устройство, управляющее замыканием контакта через каждые n событий.
Счетное устройство, управляемое кулачком и управляющее замыканием контакта через каждые n событий.
С помощью фигур элементов условных обозначений счетных устройств, можно построить обозначение устройство любой конфигурации и с любым числом контактов.
Контакты могут быть как нормально разомкнутые так и нормально замкнутые.
В контакт, встроен символ механической связи, для соединения контакта с воздействующим устройством.
Посмотреть пример построения условного обозначения счетчика электрических импульсов с несколькими контактами на видео:
