Машины постоянного тока.

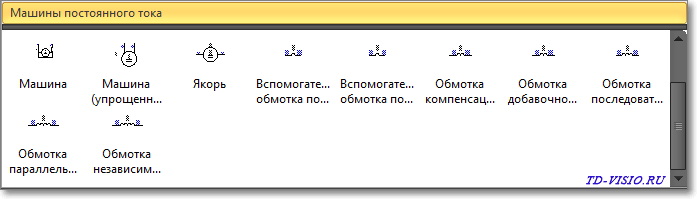

Трафарет Visio Машины постоянного тока.
Машины постоянного тока - примеры условных обозначений.
Для фигуры Visio Машина постоянного тока, тип машины меняется в таблице данных фигуры.
Ниже показаны полученные примеры условных обозначений. Для символов генератора, обозначения аналогичны, только происходит замена символа M на символ G.
Двигатель постоянного тока с последовательным возбуждением.
Двигатель постоянного тока с параллельным возбуждением.
Двигатель постоянного тока со смешанным возбуждением.
Двигатель постоянного тока с независимым возбуждением.
Двигатель постоянного тока с обмотками последовательного и независимого возбуждения.
Двигатель постоянного тока с возбуждением от постоянных магнитов.
Для любого из условных обозначений машины, в контекстном меню фигуры, можно показать или скрыть символы щеток, например:
Двигатель постоянного тока с возбуждением от постоянных магнитов
Генератор постоянного тока со смешанным возбуждением.
Изменение символа машины постоянного тока, видео:
Для фигуры Visio, упрощенного условного обозначения двигателя постоянного тока, через контекстное меню фигуры, можно показать или скрыть защитный провод заземления и символ заземления корпуса электрической машины, например:
Двигатель постоянного тока.
Двигатель постоянного тока с защитным проводом заземления.
Двигатель постоянного тока с защитным проводом заземления и заземленным корпусом.
Пример трансформации символа упрощенного условного обозначения двигателя, посмотреть на видео:
Элементы условного обозначения машины постоянного тока.
Кроме фигур условных обозначений машин постоянного тока, в трафарет включены фигуры отдельных элементов машин. Предназначены они для построения электрических схем машин постоянного тока.
Якорь машины постоянного тока (символы щеток можно скрыть в контекстном меню фигуры).
Обмотка вспомогательного полюса по продольной оси.
Обмотка вспомогательного полюса по поперечной оси.
Обмотка компенсационная.
Обмотка добавочного полюса.
Обмотка последовательного возбуждения.
Обмотка параллельного возбуждения.
Обмотка независимого возбуждения.Пример схемы, составленной с помощью отдельных элементов:
Схема двигателя постоянного тока.
Составление схемы двигателя постоянного тока с помощью отдельных элементов - видео:
