Корпуса, контуры, заземление.

Трафарет Visio Корпуса, контуры, заземление.

Фигуры для выделения и разделения частей схемы.

 Данная группа фигур, служит для выделения частей схемы, входящих в отдельное устройство или функциональную группу, разделения, а так же указания экранированных частей схемы.
 Через контекстное меню фигуры, можно изменить вид контурной линии, для обозначения выделенной части схемы как:

• Прибор, устройство,
• Функциональная группа,
• Экранирование.

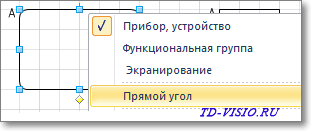

Контекстное меню фигуры для выделения части схемы.

Фигуры предназначенные для прямоугольного выделения, так же в контекстном меню, имеют переключатель: Прямой угол - Скругленный угол.
При включении пункта Скругленный угол, в нижней части фигуры, появляется управляющий маркер, для быстрой настройки желаемого радиуса скругления углов. Для увеличения радиуса, маркер необходимо передвинуто вправо, а для уменьшения влево.
Фигура Прибор, устройство* (вторая в трафарете), предназначена для выделения областей на схеме со сложной конфигурацией.

Дополнительные символы:

Символ электростатического экранирования (проставляют под изображением линии экранирования).

Символ электромагнитного экранирования (проставляют под изображением линии экранирования).

Индикатор контрольной точки.



Фигуры символов заземления.

Фигуры для обозначения заземления и возможных повреждений изоляции:

Заземление, общее обозначение.

Бесшумное заземление (чистое).

Защитное заземление.

Электрическое соединение с корпусом (массой).

Эквипотенциальность.

Возможность повреждения изоляции.



Каждая из фигур обозначения заземления, имеет текстовое поле и управляющий маркер изменения символа для его расположения снизу, справа или слева от заземляемого объекта.

Пример расположения символа обозначения заземления справа от заземляемого объекта.

---
